Sichtprüfungs-Maschine
>

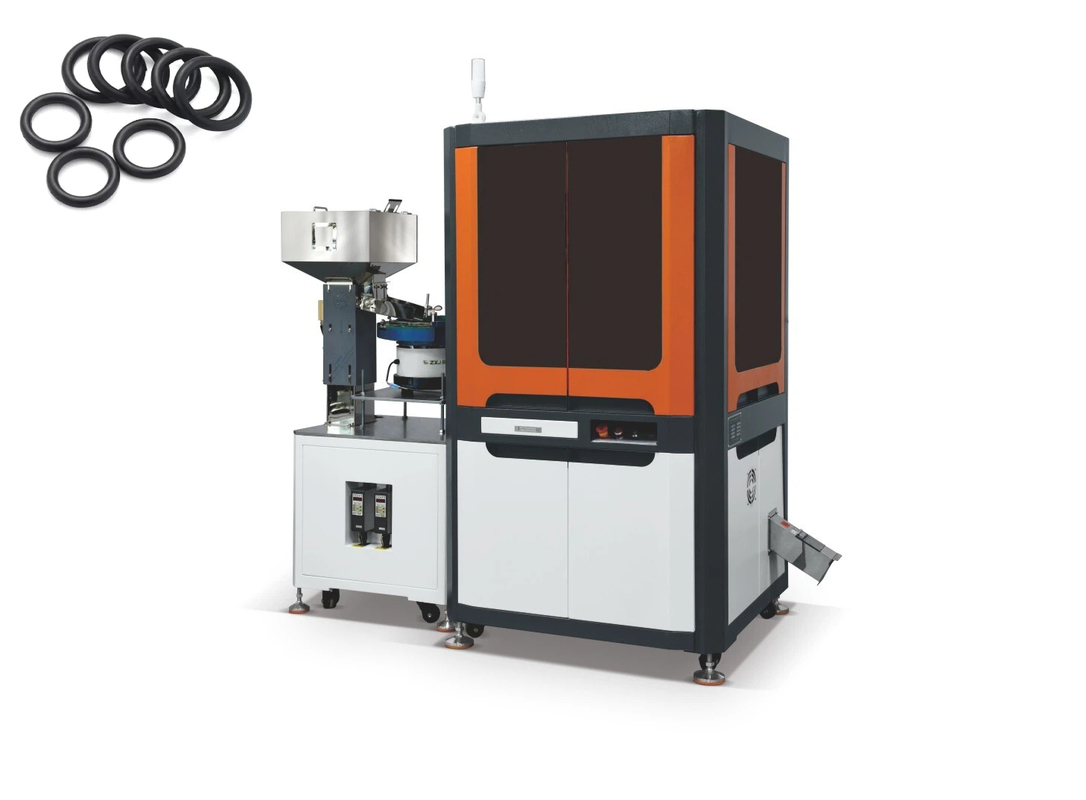

Hochgeschwindigkeits- und hochpräzise optische Sichtprüfmaschine für O-Ringe

Hochgeschwindigkeits- und hochpräzise optische Sichtprüfmaschine für O-Ringe

Markenname: DGAX
Modellnummer: SquT
Mindestbestellmenge: 1 Satz
Preis: Contact Us
Verpackungsdetails: Schaumstoff-Innen- und Außenkoffer aus Holz
Zahlungsbedingungen: t/t
Detailinformationen
Herkunftsort:
Dongguan, China
Zertifizierung:
CE
Funktion:
Produkte Aussehen Defekt Inspektion
Anwendung:
Kautschuk, Kunststoff, PTFE, Hardware
Garantie:
1 Jahr
Kernkomponenten:
Servomotor, SPS, Zylinder
Stromversorgung:
AC220V ± 10% 50 Hz/60 Hz
Effizienz:
Maximal 36.000 Stück/h (abhängig von Größe und Material)
Volumen:
Zuführvorrichtung 300L
Anzahl der Kameras:
Abhängig von der Nachweisbedarf
Versorgungsmaterial-Fähigkeit:
100 Stück/Monat
Hervorheben:

Optische Sichtprüfmaschine

,

Hochpräzisions-Sichtprüfmaschine

,

O-Ring-Sichtprüfmaschine

Beschreibung des Produkts

Hochgeschwindigkeits- und hochpräzise optische Sichtprüfmaschine für O-Ringe

Hauptmerkmale

✔ Ultrapräzise Messung – Genauigkeit ±2μm für ID/OD/Querschnitt (entspricht ISO 3601-3 Standards)
✔ Blitzschnelle Inspektion – 1.800+ O-Ringe/Stunde (mit automatischem Ladesystem)
✔ Multi-Defekt-Erkennung – Überprüft gleichzeitig:
→ Oberflächenfehler (Risse ≥20μm, Blasen, Einschlüsse)
→ Dimensionsfehler (Ovalität >0,5%, Durchmessertoleranzen ±0,03mm)
→ Verunreinigung (eingebettete Partikel ≥15μm)

Erweitertes optisches System

  • Zwei 16MP Kameras – Obere/untere synchronisierte Inspektion

  • Telezentrische Objektive – Eliminiert perspektivische Verzerrung

  • 3D-Laser-Profilometer – Misst die Querschnittsdicke (±1μm)

  • Adaptive Beleuchtung – 8-Kanal RGB-IR für alle Gummiarten (schwarz/rot/transparent)

Intelligente Defektklassifizierung

Defekttyp Erkennungsgrenze Ausschusskriterien
Kritische Risse ≥0,02mm Tiefe Automatische NG-Sortierung
Dimensions-NG Über ±0,05mm SPC-Alarm
Oberflächenverunreinigung ≥30μm Partikel Kunden-definierbar

Industrie 4.0 Ready

→ KI-Selbstlernen – Verbessert die Erkennung für neue Gummimischungen
→ Digitaler Zwilling – Vergleicht in Echtzeit mit CAD-Modellen
→ OEE-Dashboard – Verfolgt Ausbeute, Ausfallzeiten, Defekttrends

Materialkompatibilität

  • Alle Gummiarten: NBR, FKM, EPDM, Silikon (Shore A 30-90)

  • Spezielle Anwendungen: O-Ringe mit Metalleinsatz, X-Ring-Profile
