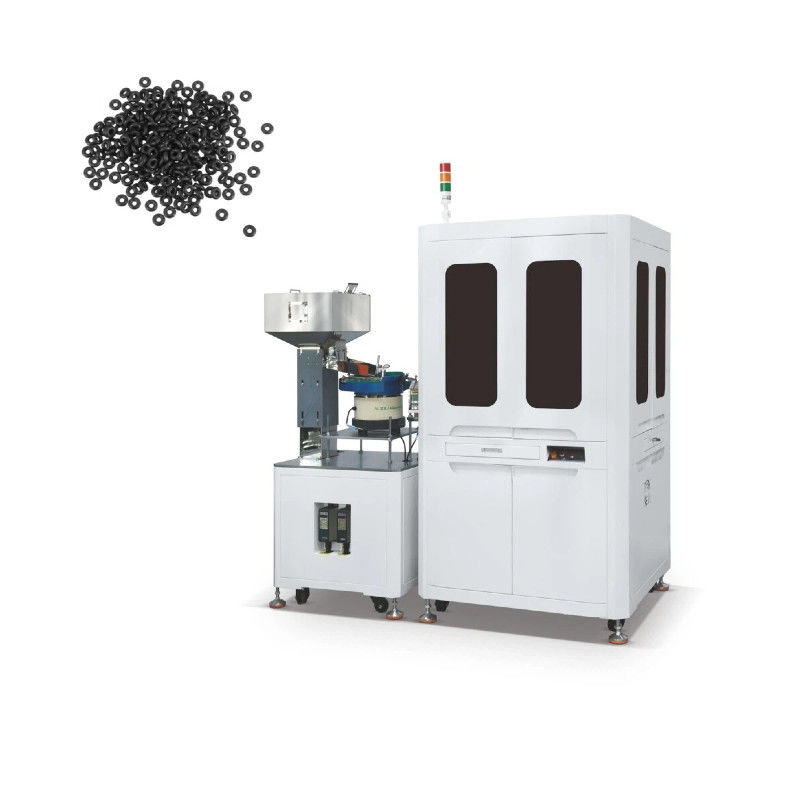

CCD-Bildmessmaschine zur visuellen Inspektion von Gummiversiegelungsringen
Die visuellen Screening-Maschinen können winzige Defekte und Abweichungen der Abmessungen genau erkennen.zum Beispiel bei der Inspektion präziser mechanischer Teile, kann es Produkte mit einer Abmessungstoleranz von ±0,01 mm genau abschneiden.aber auch die allgemeine wirksame Screening-Effizienz verbessert, indem Fehleinschätzungen und verpasste Urteile reduziert werden.
Für komplexe Prüfkriterien, wie z. B. die gleichzeitige Prüfung mehrerer Merkmale eines Erzeugnisses (Form, Farbe, Muster usw.),die visuellen Screening-Maschinen können gleichzeitig mehrdimensionale Analysen durchführen,Bei der Inspektion von Verpackungsetiketten kann es beispielsweise gleichzeitig überprüfen, ob der Inhalt des Etiketts korrekt ist, ob das Muster vollständig ist, ob die Farbe der Norm entspricht usw.Während eine manuelle Inspektion mehrere Beobachtungen verschiedener Aspekte erfordern kann, was zu einer verringerten Effizienz führt.
Funktionsprinzip von WirT- Einfachglastisch-Visualschutzmaschine
Oberflächenkontrollsystem
Es besteht aus zwei Arbeitsplätzen, die über und unter der Glasplatte montiert sind und jeweils eine hochpräzise Farbkamera und eine feste Fokuslinse enthalten.
Ein unabhängig digital einstellbares Farbbeleuchtungssystem zur Optimierung der Aufnahme.
Die Hauptfunktion besteht darin, kosmetische Defekte an der oberen und unteren Oberfläche zu erkennen.
Systeme zur Steuerung der Innen- und Außenflächen
Es besteht aus Außenarbeitsplätzen, die jeweils mit vier 2-Megapixel-Farbkameras ausgestattet sind, die in 90-Grad-Winkeln verteilt sind.Ein weiteres Merkmal ist, daß zwei Farbbeleuchtungssysteme oben und unten verteilt sind..
Das Beleuchtungssystem kann digital und unabhängig voneinander eingestellt werden, um das fotografische Bild zu optimieren.
Zur Erkennung von Oberflächenfehlern an der Außenseite des Produkts.
Ausrüstung Vorteile von WirT- Einfachglastisch-Visualschutzmaschine
Wirt ist eine optische Inspektionsvorrichtung, die speziell entwickelt wurde, um Dimensions- und Oberflächenfehler in wasserdichten Silikon-Steckdosen zu erkennen.Es ist in der Lage, wasserdichte Steckdosen verschiedener Formen mit hoher Präzision innerhalb seines Inspektionsbereichs zu überprüfenDiese Produkte werden durch eine Reihe von Kontrollstationen mit hochpräzisen Industrie-Kameras auf Mängel untersucht.Die von den Kameras erhaltenen Bilder werden ohne Datenverlust oder Störungen an einen Computer übermittelt, der von einem Echtzeitbildverarbeitungssystem gesteuert wird.: durch die Bedienoberfläche kann der Benutzer einfach und intuitiv mit dem Betriebssystem interagieren.
Nach der Bildverarbeitung werden Objekte nach den vorgegebenen Prüfkriterien in drei verschiedene Lagerbereiche für konforme, maßgebliche und kosmetisch defekte Objekte importiert.Die Parameter der Objektinspektion sind schnell und einfach einzustellen, die Ausrüstung und die Zuführvorrichtung sind leicht zu reinigen, und die Inspektionsfrequenz ist hoch.
Technische Parameter von WirT- Einfachglastisch-Visualschutzmaschine
| Ttechnische Parameter |
12 |
| MAusrüstungsgüter |
SGel für die Zelle |
| CSchönheit |
FFarbe |
| Mindestwert Außendurchmesser(mm) |
3 mm |
| Maximaler Außendurchmesser(mm) |
12 mm |
| Mindestwert Nachweisbare Dicke ((mm) |
2 mm |
| Höchstbetrag Nachweisbare Dicke ((mm) |
12 mm |
| Effizienz |
Höchstgeschwindigkeit 1000 Stück/Min. hängt von der Produktoberfläche und Größe ab. |
| Ernährung |
Vibrationszufuhr |
| Größenerkennung |
12 |
| Kamera |
B/W |
| ErmittlungBereich ((mm) |
Φ18 |
| HöchstbetragErmittlungHöhe ((mm) |
12 mm |
| Entschließung Verhältnis(mm) |
0.001 |
| ErmittlungGenauigkeit ((mm) |
+/- 0.008 |
| Ich wiederhole.e Genauigkeit(mm) |
+/- 0.005 |
| Inspektion der Höhenmessung |
12 |
| ErmittlungBereich ((mm) |
12 mm |
| Entschließung Verhältnis(mm) |
0.001 |
| ErmittlungGenauigkeit ((mm) |
+/- 0.008 |
| Ich wiederhole.e Genauigkeit(mm) |
+/- 0.005 |
| Oberflächenarbeitsplatz |
12 |
| Kamera |
FFarbe |
| Individueller Kameraerkennungsbereich (mm) |
12 mm |
| Optische Auflösung (mm/px) |
0.010 |
| Mindestnachweisbare Defektfläche (mm) |
0.030x0.030 |
| Innenseiteinspektionsstation (optional) |
12 |
| Kamera |
FFarbe |
| Individueller Kameraerkennungsbereich (mm) |
12 mm |
| Optische Auflösung (mm/px) |
0.010 |
| Mindestnachweisbare Defektfläche (mm) |
0.030x0.030 |
| Außenseiteinspektionsstation |
12 |
| Kamera |
FFarbe |
| Individueller Kameraerkennungsbereich (mm) |
12 |
| Optische Auflösung (mm/px) |
0.012 |
| Mindestnachweisbare Defektfläche (mm) |
0.036 mal 0.036 |
| nicht erwünscht |
| 5L Hopper |
| 15L Hopper |
| Staubkapuze |
| Manuelle Reinigungssteuerung |
| VerpackungagMaschine |
Anwendungen der DENT-Doppelglastisch-Visualschutzmaschine
Elektronische Komponenten, Präzisionsspritzgießerei, Hardware-Verschlüsse,
Versiegelungsringe,Silicon aus Kautschuk,industrielle Silberkontakte usw.
Besonderheit Bild von DenT- Doppelglastisch-Visualschutzmaschine für Industrieprodukte
Nachverkaufsservice:
1.Online-Anleitung, wir eröffnen Online-Dienste, solange Ihre Ausrüstung ausfällt, werden unsere Ingenieure das erste Mal für eine-zu-einer Fehlerbehebung sein.
2Die Garantie beträgt ein Jahr. Der beschädigte Teil (ohne den vom Menschen beschädigten Teil) kann vom Lieferanten ausgetauscht werden, aber die Nachfrage muss die Beförderungsgebühr tragen.
3Der Lieferant stellt die Ersatzteile der Maschine und die technische Unterstützung für das Produkt zur Verfügung.
4.Technischer Support für lebenslange, Stützteile können Marke angepasst werden.
Anmerkung: Bitte sprechen Sie mit unserem Verkäufer, um den endgültigen Preis zu bestätigen.
