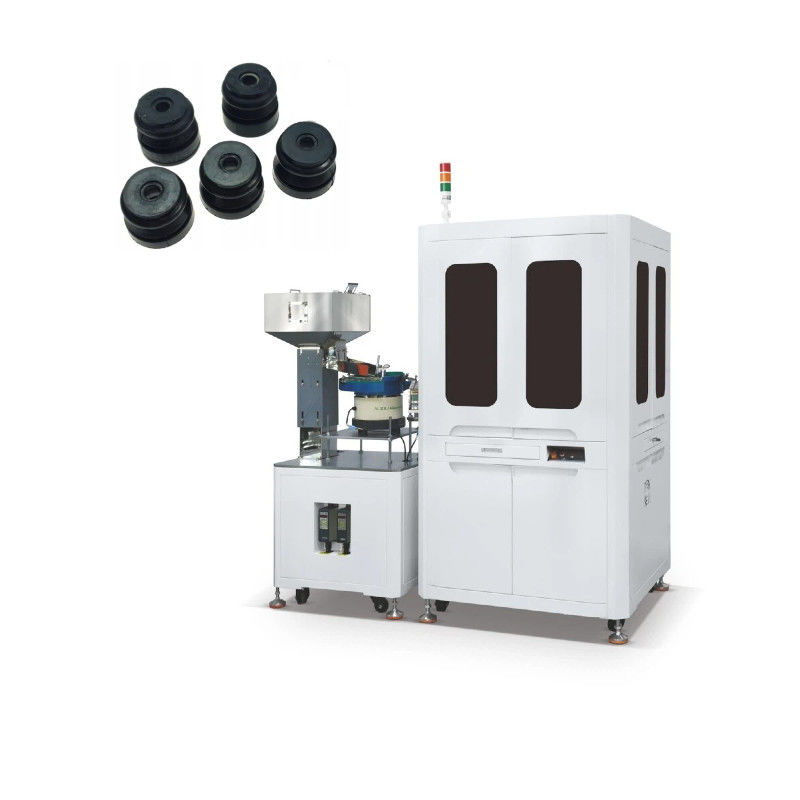

WirT Einfachglastisch-Visuelle Inspektionsmaschine CCD-Kamera Messmaschine
Der Unterschied zwischen visueller und manueller Inspektion
Objektivität und Kohärenz der Kontrolle
Maschine zur Sichtprüfung
Die visuelle Inspektionsmaschine wird nach vorgegebenen Verfahren und Normen geprüft, wobei für jedes Produkt die gleichen Prüfstandards angewendet werden und sie nicht von subjektiven Faktoren beeinflusst wird.Ob es die Größe ist, Form- oder Erscheinungsfehler des geprüften Erzeugnisses, sind festgelegte und objektive Beurteilungsstandards.
Solange die Kontrollumgebung und der Produkttyp unverändert bleiben, ist die Konsistenz der Kontrollergebnisse sehr hoch.die die Fairness und Stabilität der Produktqualitätsbeurteilung gewährleisten kann.
Manuelle Kontrolle
Die Ergebnisse der manuellen Inspektion werden leicht von den subjektiven Faktoren der Inspektoren beeinflusst.Und selbst der gleiche Inspektor kann zu verschiedenen Zeiten und emotionalen Zuständen unterschiedliche Beurteilungsstandards haben..
Zum Beispiel können verschiedene Personen unterschiedliche Meinungen über leichte Unterschiede in der Farbe des Produkts oder subtile Veränderungen der Oberflächenstruktur haben.die zu einer schlechten Konsistenz der Inspektionsergebnisse führt.
Funktionsprinzip von WirT- Einfachglastisch-Visualschutzmaschine
Oberflächenkontrollsystem
Es besteht aus zwei Arbeitsplätzen, die über und unter der Glasplatte montiert sind und jeweils eine hochpräzise Farbkamera und eine feste Fokuslinse enthalten.
Ein unabhängig digital einstellbares Farbbeleuchtungssystem zur Optimierung der Aufnahme.
Die Hauptfunktion besteht darin, kosmetische Defekte an der oberen und unteren Oberfläche zu erkennen.
Systeme zur Steuerung der Innen- und Außenflächen
Es besteht aus Außenarbeitsplätzen, die jeweils mit vier 2-Megapixel-Farbkameras ausgestattet sind, die in 90-Grad-Winkeln verteilt sind.Ein weiteres Merkmal ist, daß zwei Farbbeleuchtungssysteme oben und unten verteilt sind..
Das Beleuchtungssystem kann digital und unabhängig voneinander eingestellt werden, um das fotografische Bild zu optimieren.
Zur Erkennung von Oberflächenfehlern an der Außenseite des Produkts.
Ausrüstung Vorteile von WirT- Einfachglastisch-Visualschutzmaschine
Wirt ist eine optische Inspektionsvorrichtung, die speziell entwickelt wurde, um Dimensions- und Oberflächenfehler in wasserdichten Silikon-Steckdosen zu erkennen.Es ist in der Lage, wasserdichte Steckdosen verschiedener Formen mit hoher Präzision innerhalb seines Inspektionsbereichs zu überprüfenDiese Produkte werden durch eine Reihe von Kontrollstationen mit hochpräzisen Industrie-Kameras auf Mängel untersucht.Die von den Kameras erhaltenen Bilder werden ohne Datenverlust oder Störungen an einen Computer übermittelt, der von einem Echtzeitbildverarbeitungssystem gesteuert wird.: durch die Bedienoberfläche kann der Benutzer einfach und intuitiv mit dem Betriebssystem interagieren.
Nach der Bildverarbeitung werden Objekte nach den vorgegebenen Prüfkriterien in drei verschiedene Lagerbereiche für konforme, maßgebliche und kosmetisch defekte Objekte importiert.Die Parameter der Objektinspektion sind schnell und einfach einzustellen, die Ausrüstung und die Zuführvorrichtung sind leicht zu reinigen, und die Inspektionsfrequenz ist hoch.
Technische Parameter von WirT- Einfachglastisch-Visualschutzmaschine
| Ttechnische Parameter |
12 |
| MAusrüstungsgüter |
SGel für die Zelle |
| CSchönheit |
FFarbe |
| Mindestwert Außendurchmesser(mm) |
3 mm |
| Maximaler Außendurchmesser(mm) |
12 mm |
| Mindestwert Nachweisbare Dicke ((mm) |
2 mm |
| Höchstbetrag Nachweisbare Dicke ((mm) |
12 mm |
| Effizienz |
Höchstgeschwindigkeit 1000 Stück/Min. hängt von der Produktoberfläche und Größe ab. |
| Ernährung |
Vibrationszufuhr |
| Größenerkennung |
12 |
| Kamera |
B/W |
| ErmittlungBereich ((mm) |
Φ18 |
| HöchstbetragErmittlungHöhe ((mm) |
12 mm |
| Entschließung Verhältnis(mm) |
0.001 |
| ErmittlungGenauigkeit ((mm) |
+/- 0.008 |
| Ich wiederhole.e Genauigkeit(mm) |
+/- 0.005 |
| Inspektion der Höhenmessung |
12 |
| ErmittlungBereich ((mm) |
12 mm |
| Entschließung Verhältnis(mm) |
0.001 |
| ErmittlungGenauigkeit ((mm) |
+/- 0.008 |
| Ich wiederhole.e Genauigkeit(mm) |
+/- 0.005 |
| Oberflächenarbeitsplatz |
12 |
| Kamera |
FFarbe |
| Individueller Kameraerkennungsbereich (mm) |
12 mm |
| Optische Auflösung (mm/px) |
0.010 |
| Mindestnachweisbare Defektfläche (mm) |
0.030x0.030 |
| Innenseiteinspektionsstation (optional) |
12 |
| Kamera |
FFarbe |
| Individueller Kameraerkennungsbereich (mm) |
12 mm |
| Optische Auflösung (mm/px) |
0.010 |
| Mindestnachweisbare Defektfläche (mm) |
0.030x0.030 |
| Außenseiteinspektionsstation |
12 |
| Kamera |
FFarbe |
| Individueller Kameraerkennungsbereich (mm) |
12 |
| Optische Auflösung (mm/px) |
0.012 |
| Mindestnachweisbare Defektfläche (mm) |
0.036 mal 0.036 |
| nicht erwünscht |
| 5L Hopper |
| 15L Hopper |
| Staubkapuze |
| Manuelle Reinigungssteuerung |
| VerpackungagMaschine |
Anwendungen der DENT-Doppelglastisch-Visualschutzmaschine
Elektronische Komponenten, Präzisionsspritzgießerei, Hardware-Verschlüsse,
Versiegelungsringe,Silicon aus Kautschuk,industrielle Silberkontakte usw.
Besonderheit Bild von DenT- Doppelglastisch-Visualschutzmaschine für Industrieprodukte
Anmerkung: Bitte sprechen Sie mit unserem Verkäufer, um den endgültigen Preis zu bestätigen.
